SUC8205數控銑端面鉆中心孔機床
[已有
人關注過] [發布日期:
2015-04-11 ]

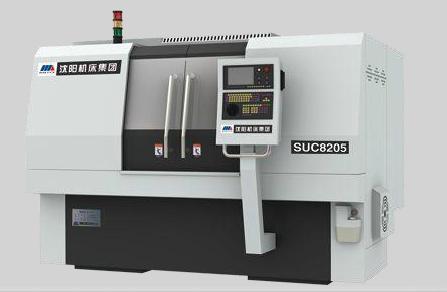

SUC8205數控銑端面鉆中心孔機床
SUC8205數控銑端面鉆中心孔機床是以加工軸類兩端面、中心孔為主的數控機床，廣泛適用于汽車、拖拉機、發動機、電機、液壓機械等行業中的曲軸、凸輪軸、電機軸、閥桿等軸類零件的銑端面鉆中心孔及套車外圓，一次裝夾完成上述工序。還可根據用戶所加工零件的尺寸大小、毛坯形狀來設計專用夾具及選擇刀具。
通過變頻電機可實現主軸無級變速，電氣控制系統由NC控制。液壓系統采用了疊加閥組成的控制系統，鉆中心孔由伺服電機驅動滾珠絲杠控制，位置精度高。
本機床具有全封閉的防護罩裝置，并且拉門具有互鎖開關，確保操作者人身安全和機床安全。
技術參數：
| 項目 | 單位 | SUC8205 |
| 主軸中心至床身導軌平面距離 | mm | 295 |
| 主軸中心至料架上平面距離 | mm | 98 |
| 銑刀盤之間距離(雙料架) | mm | 250-650 |
| 銑刀盤之間距離(單料架) | mm | 125-250 |
| 加工直徑范圍 | mm | φ20-φ65 |
| 銑刀盤直徑 | mm | φ100 |
| 中心鉆直徑 | mm | 2.5、3、4、6.3 |
| 主軸箱橫向移動距離 | mm | 160 |
| 銑鉆軸距離 | mm | 150 |
| 銑軸轉速范圍 | rpm | 300-600 |
| 鉆軸轉速范圍 | rpm | 600-1100 |
| 主電機功率(三相變頻調速) | Kw | 5.5 |
| 機床總功率 | KVA | 20 |
| 機床外形尺寸(長×寬×高) | mm | 2820×2135×1900 |
| 機床占地面積 | mm | 5000×2400 |
| 機床重量(凈重) | kg | 4500 |
